El Gramil de Calderero es un instrumento para trazar líneas paralelas a las aristas de piezas metálicas de grandes dimensiones facilitando su fabricación. Por ejemplo las calderas, de allí su nombre.

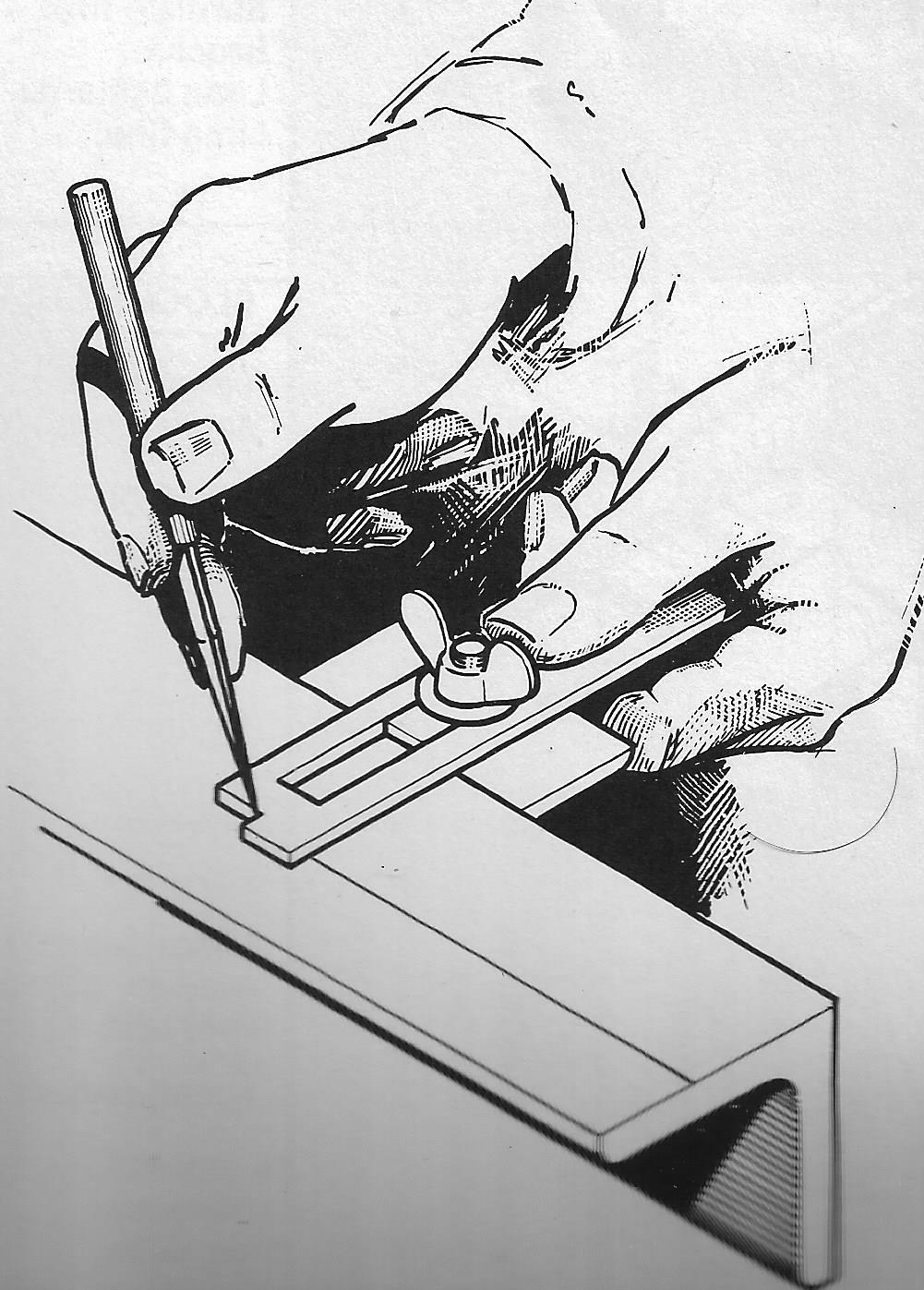

En las imagenes se aprecia la forma de utilizarlo.
El Ángulo(1) se apoya contra la arista de referencia de la pieza, mientras el Rayador se apoya en la esquina de la Corredera (2). La separación de la línea a trazar con respecto a la línea de referencia se establece ajustando la posición de la Corredera, que se desplaza mediante la Guía (3) y se apreita mediante el tornillo y la tuerca mariposa. La sección cuadrada del tornillo debe entrar a presión en el cuadrado del ángulo y la guía va fijada al águlo mediante los pasadores (4) que se ajustan a presión en la guía y el ánguloDIMENSIONES
}
ASIGNACIÓN: Elabore los planos de las piezas N° 1,2,3,4,7 designando la calidad superficial, tolerancias dimensionales, forma y posición requeridas para el funcionamiento correcto del conjunto.
