EJERCICIO DE RODAMIENTOS Y ENGRANAJES

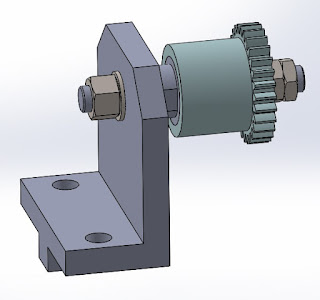

En la imagen se presenta el conjunto de un engranaje ensamblado en un eje con dos rodamientos.

En el video DEL SIGIENTE ENLACE  se muestra el desmontaje el cual nos indica la posición de las piezas.

En la siguiente imagen se aprecia un corte del engranaje destacando  la representación de los rodamientos en forma esquemática de color azul y el eje de color verde

A continuación se muestra un dibujo de las piezas numeradas.

1.- Elaborar un plano para las piezas 1, 2 y 7.

2.- Elaborar un plano del conjunto con las piezas ensamblas cuidando las normas de representación de roscas, engranajes y rodamientos. Seleccione el rodamiento adecuado a la función del conjunto

Cada plano debe contener las vistas necesarias, la designación de tolerancias dimensionales, geométricas y la calidad superficial según la función de la pieza. Se anexan imágenes con las dimensiones de las piezas solicitadas.

ENGRANAJE

EJE

BASE
